STEEL FABRICATION / 001

双环钢制支架

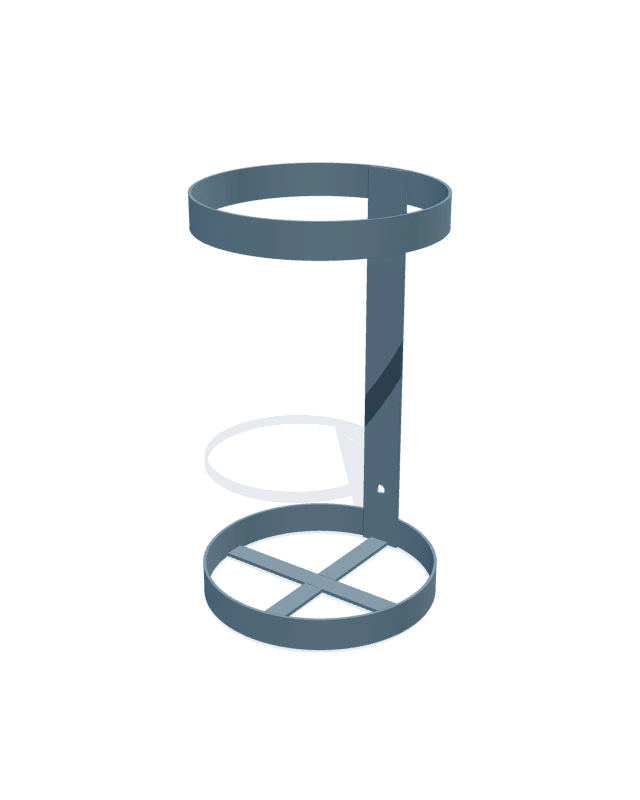

从二维图纸，看见立体结构

预览已显示 · 正在加载可交互模型…

圆环 / 连接板底部十字撑

单指旋转 · 双指缩放 / 平移单位：mm

整体尺寸

单位 mm

连接件长度380 mm

视图选项

结构拆解 0%

自动旋转显示线框

一张高清图：正面纯模型、背面纯模型与完整参数标注，含当前尺寸和用料说明。

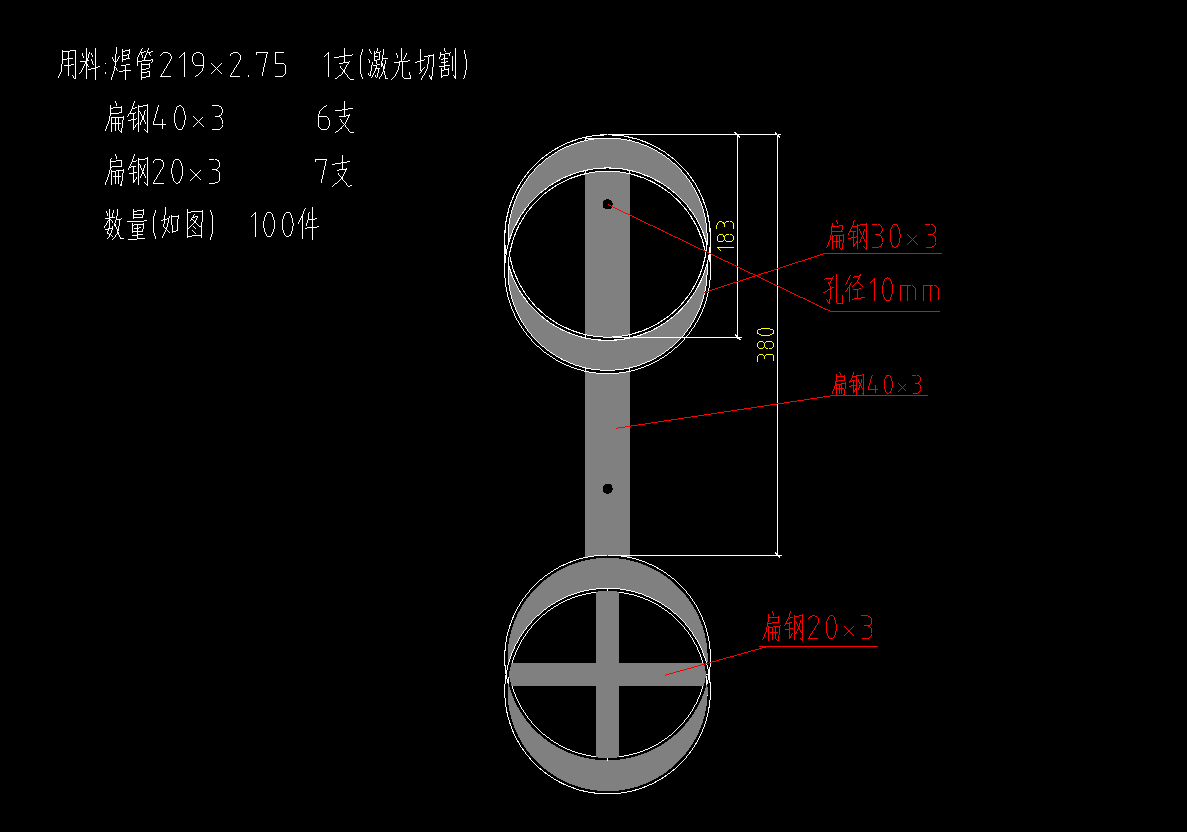

原图用料说明

圆环用料：焊管 219×2.75，1支（激光切割）
扁钢 40×3：6支
扁钢 20×3：7支
数量（如图）：100件

原图另标扁钢 30×3、孔径10 mm、183 和 380。以上为原图抄录，不是按当前模型计算的采购清单。

尺寸假设与待确认项

采用毫米。连接件长度按确认尺寸380 mm；两环中心间距按连接件长度减环宽推算；环宽暂按 30mm；背板暂为一条，默认孔中心距两端各 60mm，可在上方调整。上下圆环同轴、十字撑位于下环端面均为截图推断。

截图中的 183 未明确所指位置，暂不用于约束几何。圆环采用焊管切割；原图“扁钢 30×3”所指构件、焊接位置、各扁钢数量需确认；“6支 / 7支”不能直接视为单件构件数。

仅供外观与结构沟通，不作为加工、安装或承载依据。

展示方案 · 尺寸及连接方式需确认后加工。
